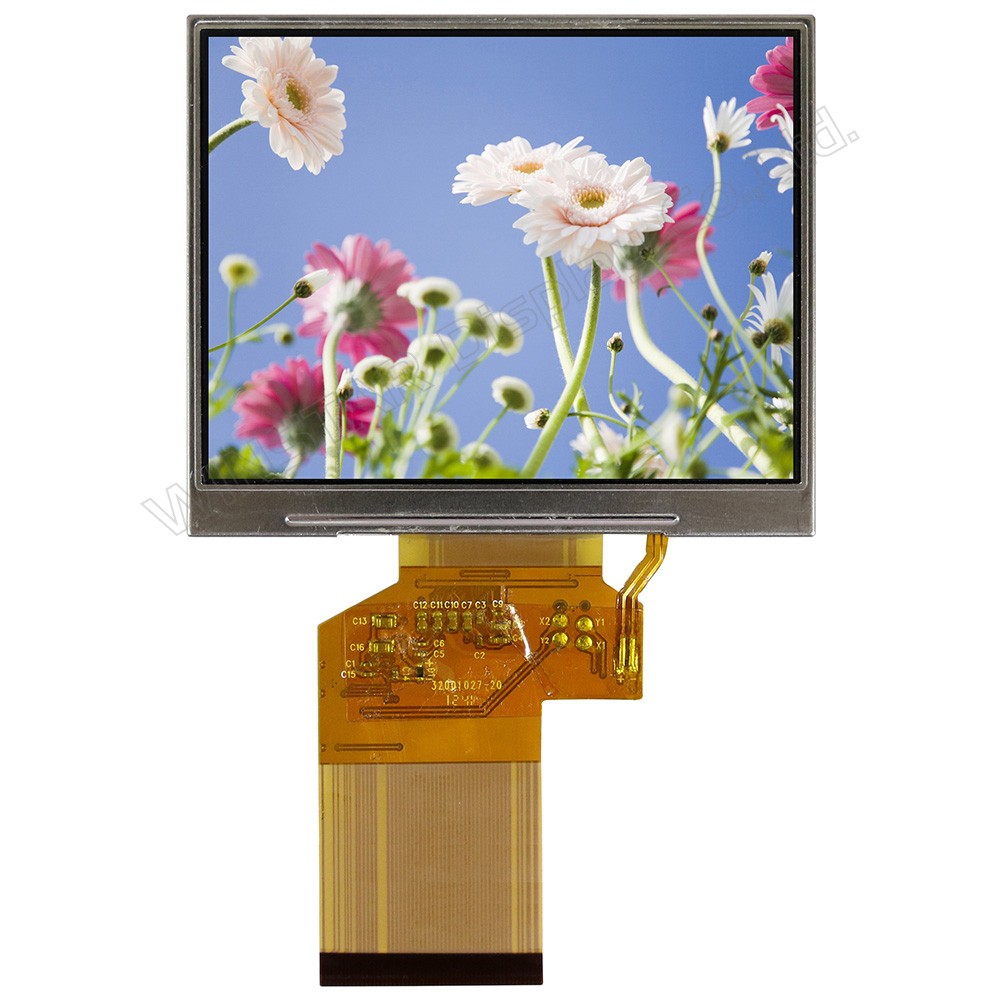

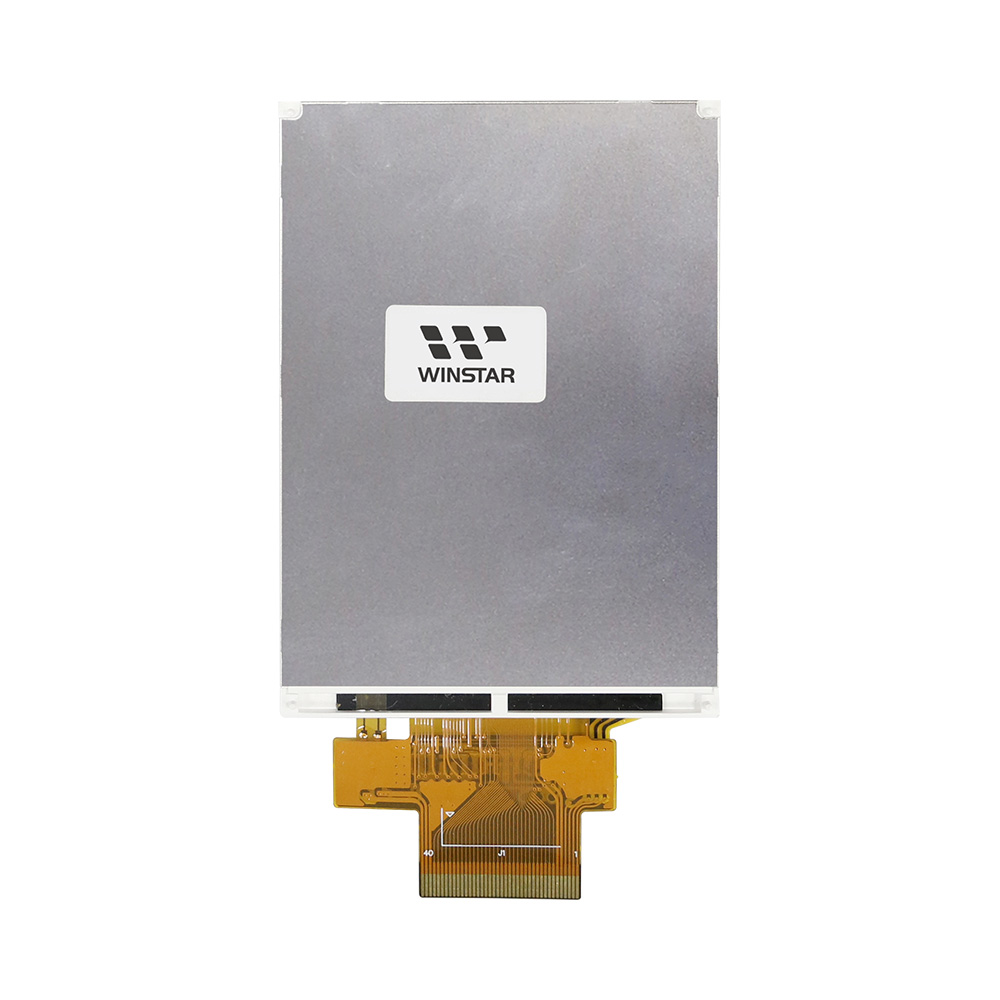

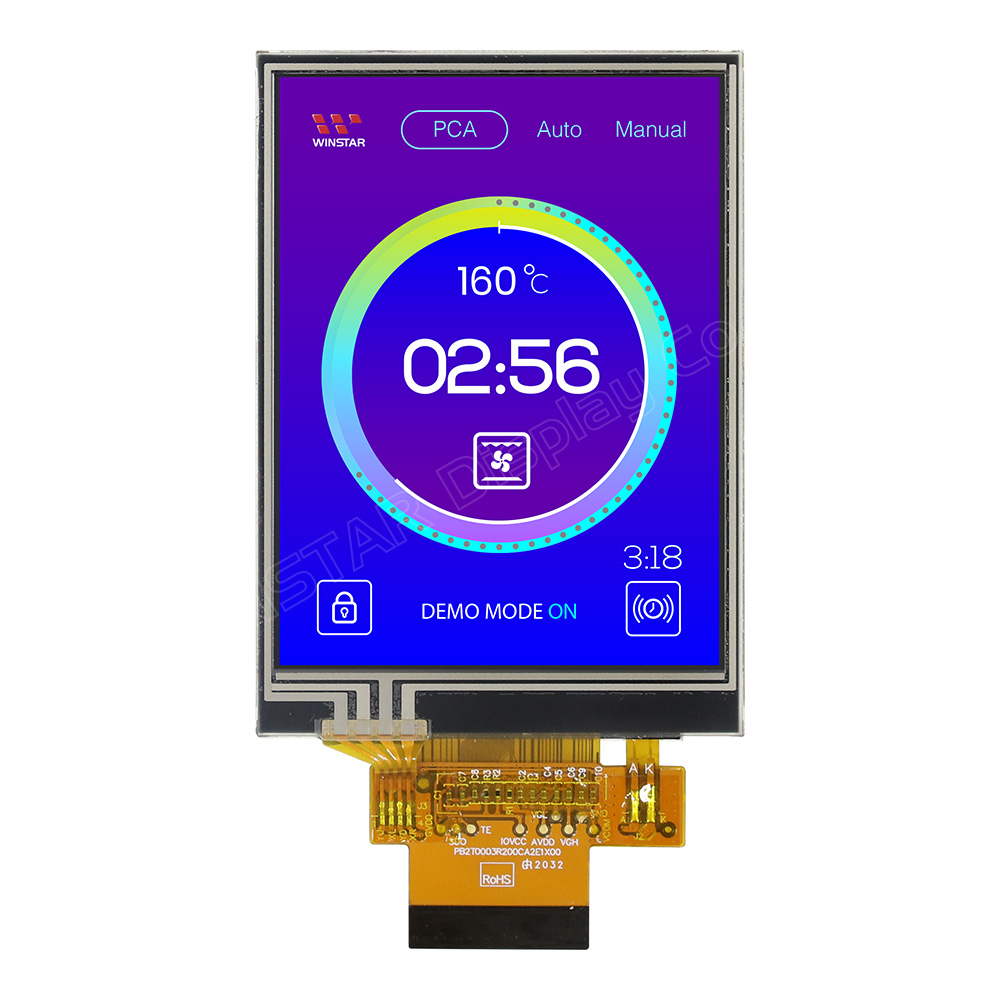

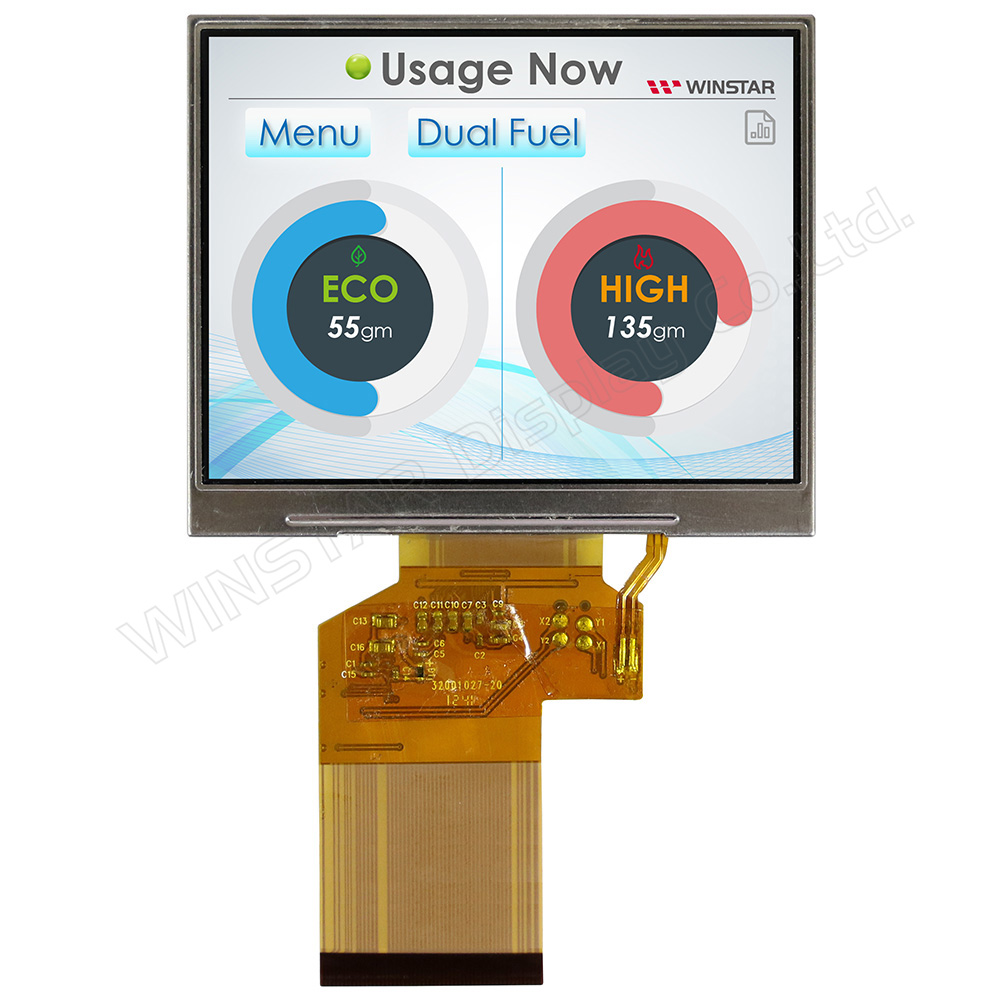

ທ່ານສາມາດພັກຜ່ອນໃນການຊື້ທີ່ກໍາຫນົດເອງ High Brightness Tft Lcd Display ຈາກພວກເຮົາ. ຈໍສະແດງຜົນ TFT ຄວາມສະຫວ່າງສູງມີໄຟ LED backlights ທີ່ມີປະສິດທິພາບສູງແລະສາມາດບັນລຸຄວາມສະຫວ່າງໄດ້ເຖິງ 4500cd / m².
ໃນສະພາບແວດລ້ອມທີ່ມີແສງສະຫວ່າງສົດໃສ, ເຊັ່ນ: ປ່ອງຢ້ຽມຮ້ານຄ້າຫຼືກາງແຈ້ງທີ່ມີແສງແດດໂດຍກົງ, ຈໍສະແດງຜົນ TFT ທີ່ມີຄວາມສະຫວ່າງປົກກະຕິມັກຈະຍາກທີ່ຈະເຫັນແລະມີຄວາມສະຫວ່າງ. ຈໍສະແດງຜົນ TFT ຄວາມສະຫວ່າງສູງຂອງພວກເຮົາໃຊ້ backlights ສົດໃສແລະ polarizers ພິເສດເພື່ອສະແດງເນື້ອໃນຢ່າງຊັດເຈນພາຍໃຕ້ເງື່ອນໄຂເຫຼົ່ານີ້.
WF40ESWAA6DNG0 ເປັນໂມດູນຈໍສະແດງຜົນ IPS TFT LCD ຄວາມສະຫວ່າງສູງ 4 ນິ້ວທີ່ມີຫນ້າຈໍສໍາຜັດທີ່ຄາດຄະເນ (PCAP) ແລະຄວາມລະອຽດ 480 x 480 ພິກເຊລ. ໂມດູນສະຫນັບສະຫນູນການໂຕ້ຕອບ RGB 24-bit ແລະໃຊ້ແຜງ IPS ທີ່ມີມຸມເບິ່ງກວ້າງປົກກະຕິ (ຊ້າຍ: 80 / ຂວາ: 80 / ເທິງ: 80 / ລຸ່ມ: 80 ອົງສາ), ອັດຕາສ່ວນກົງກັນຂ້າມຂອງ 800: 1, ຄວາມສະຫວ່າງສູງ. ຂອງ 800 nits, ແລະພື້ນຜິວຕ້ານການ glare ດ້ວຍອັດຕາສ່ວນຂອງ 1: 1.
ໂມດູນຈໍສະແດງຜົນ TFT LCD ສີ່ຫຼ່ຽມ WF40ESWAA6DNG0 ປະສົມປະສານກັບ ST7701S driver IC ທີ່ມີລະດັບແຮງດັນຂອງ 2.5V ຫາ 3.6V, ໂດຍມີຄ່າປົກກະຕິຂອງ 2.8V. ຮູບແບບ WF40E ສາມາດເຮັດວຽກໄດ້ຕາມປົກກະຕິໃນສະພາບແວດລ້ອມຈາກ -30 ℃ເຖິງ +80 ℃, ແລະລະດັບອຸນຫະພູມການເກັບຮັກສາແມ່ນ -30 ℃ເຖິງ +80 ℃.
ແຕ້ມ
ຂໍ້ມູນສະເພາະ
ການໂຕ້ຕອບ
ຄໍານິຍາມ PIN LCM
| ປັກໝຸດ | ສັນຍາລັກ | ຟັງຊັນ |
| 1 | VLED- | ພະລັງງານສໍາລັບ cathode backlight LED |
| 2 | VLED+ | ພະລັງງານສໍາລັບ LED backlight anode |
| 3 | GND | ດິນໄຟຟ້າ |
| 4 | VCC | ການສະຫນອງພະລັງງານ |
| 5 | R0 | ລົດເມຂໍ້ມູນ |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | ລົດເມຂໍ້ມູນ |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | ລົດເມຂໍ້ມູນ |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: Serial ໂມງ input ສໍາລັບການໂຕ້ຕອບ SPI. |
| 30 | PCLK | ສັນຍານໂມງຈຸດສໍາລັບການເຮັດວຽກຂອງການໂຕ້ຕອບ RGB |
| 31 | CS | - ຊິບເລືອກສັນຍານ ຕ່ຳ: ຊິບຖືກເລືອກ ແລະເຂົ້າເຖິງໄດ້ ສູງ: ຊິບບໍ່ໄດ້ຖືກເລືອກແລະບໍ່ສາມາດເຂົ້າເຖິງໄດ້ |
| 32 | HSYNC | ສັນຍານ synchronizing ເສັ້ນສໍາລັບການດໍາເນີນງານການໂຕ້ຕອບ RGB |
| 33 | VSYNC | ກອບສັນຍານ synchronizing ສໍາລັບການດໍາເນີນງານການໂຕ້ຕອບ RGB |
| 34 | ຂອງ | ຂໍ້ມູນເປີດໃຊ້ສັນຍານສໍາລັບການດໍາເນີນງານການໂຕ້ຕອບ RGB ຕ່ຳ: ເປີດໃຊ້ການເຂົ້າເຖິງແລ້ວ ສູງ: ຂັດຂວາງການເຂົ້າເຖິງ |
| 35 | SDA | SDA: Serial data input/output pin bidirectional ສໍາລັບ SPI Interface. |
| 36 | ຣີເຊັດ | - ວັດສະດຸປ້ອນຣີເຊັດພາຍນອກ - ເລີ່ມຕົ້ນຊິບດ້ວຍການປ້ອນຂໍ້ມູນຕໍ່າ. ໃຫ້ແນ່ໃຈວ່າຈະດໍາເນີນການຕັ້ງການເປີດໃຫມ່ຫຼັງຈາກການສະຫນອງພະລັງງານ. |
| 37-40 | NC | ບໍ່ມີການເຊື່ອມຕໍ່ |
ຄໍານິຍາມ PIN PCAP
| ປັກໝຸດ | ສັນຍາລັກ | ຟັງຊັນ |
| 1 | VSS | ດິນສໍາລັບວົງຈອນອະນາລັອກ |
| 2 | VDDT | ການສະຫນອງພະລັງງານ: +3.0V |
| 3 | SCL | ການປ້ອນຂໍ້ມູນໂມງ I2C |
| 4 | NC | ບໍ່ມີການເຊື່ອມຕໍ່ |
| 5 | SDA | ການປ້ອນຂໍ້ມູນ I2C ແລະຜົນຜະລິດ |
| 6 | NC | ບໍ່ມີການເຊື່ອມຕໍ່ |
| 7 | /RST | ຣີເຊັດພາຍນອກ, ຕ່ຳແມ່ນເຮັດວຽກ |
| 8 | NC | ບໍ່ມີການເຊື່ອມຕໍ່ |
| 9 | /INT | ຂັດຂວາງພາຍນອກກັບເຈົ້າພາບ |
| 10 | VSS | ດິນສໍາລັບວົງຈອນອະນາລັອກ |
ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ
| ລາຍການ | ຂະໜາດ | ໜ່ວຍ |
| ຂະໜາດ | 4.0 | ນິ້ວ |
| Dot Matrix | 480 × 3(RGB) × 480 | ຈຸດໆ |
| ຂະຫນາດໂມດູນ | 78.8(H) × 82.95 (W) × 7.17 | ມມ |
| ພື້ນທີ່ເຄື່ອນໄຫວ | 71.856(H) × 70.176 (V) | ມມ |
| ຈຸດຈຸດ | 0.1497(H) × 0.1462(V) | ມມ |
| ປະເພດ LCD | TFT, ປົກກະຕິສີດໍາ, Transmissive | |
| ເບິ່ງທິດທາງ | 80/80/80/80 | |
| ອັດຕາສ່ວນ | 1:1 | |
| ການໂຕ້ຕອບ | 24-ບິດ RGB | |
| IC ໄດເວີ | ST7701S ຫຼືທຽບເທົ່າ | |
| ປະເພດ Backlight | LED, ປົກກະຕິສີຂາວ | |
| PCAP IC | ST1633I ຫຼືທຽບເທົ່າ | |
| ການໂຕ້ຕອບ PCAP | I2C | |
| ລຸ້ນ PCAP FW: | V01 | |
| ແຕະແຜງ | ແຜງສໍາພັດ capacitive (PCAP) | |
| ດ້ານ | ຕ້ານແສງສະທ້ອນ | |
ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ
| ລາຍການ | ສັນຍາລັກ | ຕ່ຳສຸດ |
| ອຸນຫະພູມປະຕິບັດການ | ເທິງ | -30 |
| ອຸນຫະພູມການເກັບຮັກສາ | TST | -30 |
ຄຸນລັກສະນະທາງໄຟຟ້າ
ເງື່ອນໄຂການໃຊ້ງານປົກກະຕິ
| ລາຍການ | ສັນຍາລັກ | ຄຸນຄ່າ | ໜ່ວຍ | ||
| ຕ່ຳສຸດ | ພິມ. | ສູງສຸດ. | |||
| ແຮງດັນການສະຫນອງການໂຕ້ຕອບ | VCC | 2.5 | 2.8 | 3.6 | V |
| ປັດຈຸບັນສຳລັບຄົນຂັບ (ສີຂາວ) | IVCC | - | 27 | 40.5 | mA |
| ສະໜອງ PCAP | VDDT | 2.8 | - | 3.3 | V |
| ICTP(mA) | - | 12.4 | 18.6 | mA | |
