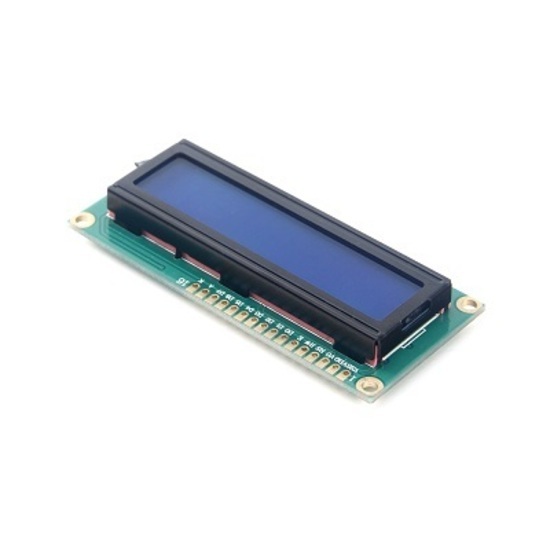

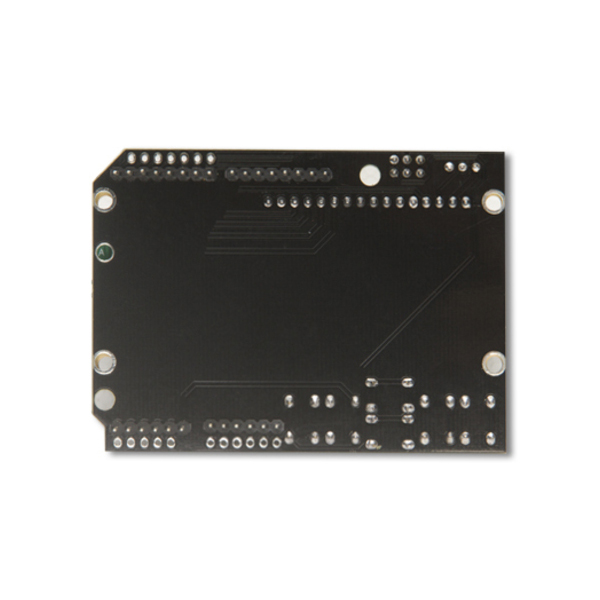

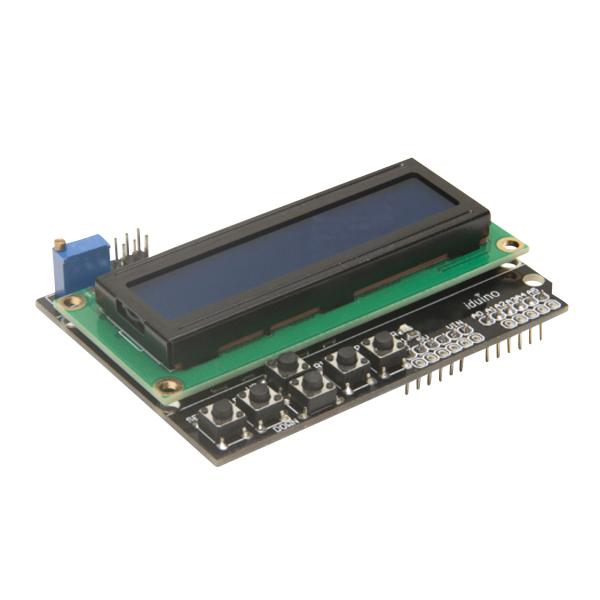

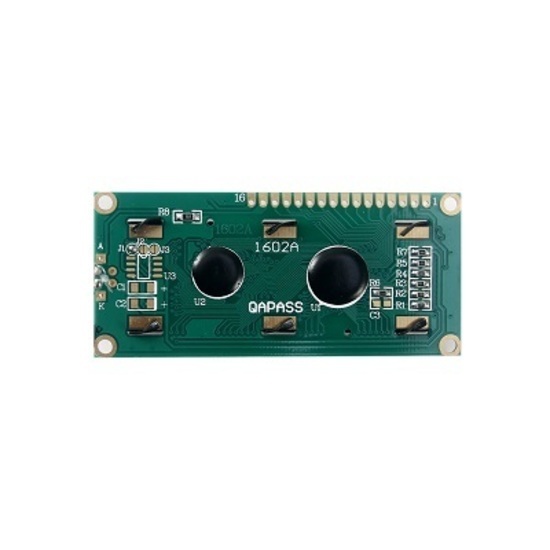

ໂມດູນສະແດງຜົນສໍາລັບ Arduino

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານສະແດງ Module ສໍາລັບ Arduino. ຫນ້າທໍາອິດແມ່ນການໂຕ້ຕອບ. ການສະແດງທັງຫມົດເຫຼົ່ານີ້ສະຫນັບສະຫນູນ SPI. ນັກພັດທະນາມັກຈະສົງໄສວ່າ, "ອິນເຕີເຟດໃດໃຊ້ pins GPIO ຫນ້ອຍທີ່ສຸດ? ການໂຕ້ຕອບນີ້ໄວພຽງພໍສໍາລັບແອັບພລິເຄຊັນຂອງຂ້ອຍເພື່ອປັບປຸງຫນ້າຈໍບໍ?" ເມື່ອໃຊ້ໂປເຊດເຊີທີ່ຂ້ອນຂ້າງນ້ອຍເຊັ່ນ Arduino, SPI ມັກຈະເປັນທາງເລືອກທີ່ດີທີ່ສຸດເພາະວ່າມັນຕ້ອງການພຽງແຕ່ຈໍານວນສາຍນ້ອຍໆ (3 ຫຼື 4), ແຕ່ນີ້ຍັງຈໍາກັດຂະຫນາດລວມ (ຈໍານວນຂອງ pixels) ທີ່ສາມາດຄວບຄຸມໄດ້ໄວ. I2C ເປັນທາງເລືອກໃນການໂຕ້ຕອບອື່ນທີ່ສາມາດຮັກສາ GPIO ເປີດ. ສໍາລັບຈໍສະແດງຜົນ Arduino, ພວກເຮົາແນະນໍາໃຫ້ໃຊ້ SPI ຫຼາຍກວ່າ I2C ເພາະວ່າ SPI ແມ່ນໄວກວ່າແລະເຫມາະສົມກັບການຈັດການການໂອນຂໍ້ມູນທີ່ສັບສົນ, ເຊັ່ນການອ່ານຂໍ້ມູນຮູບພາບຈາກ SD card.

ຕໍ່ໄປ, ພວກເຮົາຈໍາເປັນຕ້ອງພິຈາລະນາປັດໃຈທີສອງໃນການເລືອກການສະແດງ Arduino: ຈໍານວນ pixels. ໂດຍທົ່ວໄປແລ້ວພວກເຮົາແນະນຳໃຫ້ໃຊ້ຈໍສະແດງຜົນທີ່ມີຄວາມລະອຽດ 320x240 ຫຼືໜ້ອຍກວ່າເພື່ອໃຊ້ກັບ Arduino. ຕົວຢ່າງ, ຈໍສະແດງຜົນ 24-bit 320x240 ຕ້ອງການ 230,400 bytes *(8 + 2) = 2,304,000 bits ຕໍ່ກອບ. ແບ່ງນີ້ດ້ວຍ 8,000,000 (ຄວາມໄວ Arduino SPI ແມ່ນ 8MHZ), ພວກເຮົາໄດ້ຮັບ 0.288 ວິນາທີຕໍ່ເຟຣມ, ຫຼື 3.5 ເຟຣມຕໍ່ວິນາທີ. ໃນຂະນະທີ່ 3.5 fps ແມ່ນພຽງພໍສໍາລັບຄໍາຮ້ອງສະຫມັກຈໍານວນຫຼາຍ, ມັນບໍ່ແມ່ນໄວໂດຍສະເພາະ. ການໃຊ້ຈໍສະແດງຜົນທີ່ມີ bits ຕໍ່ pixels ຫນ້ອຍລົງຫຼື pixels ຫນ້ອຍຈະເພີ່ມອັດຕາເຟຣມ. ທ່ານສາມາດນໍາໃຊ້ເຄື່ອງຄິດເລກຂ້າງລຸ່ມນີ້ເພື່ອຄິດໄລ່ອັດຕາກອບຂອງຈໍສະແດງຜົນໂດຍໃຊ້ SPI ແລະ Arduino.

ສຸດທ້າຍ, ພວກເຮົາຂໍແນະນໍາ Display Module ສໍາລັບ Arduino ທີ່ງ່າຍຕໍ່ການເຊື່ອມຕໍ່ກັບ Arduino. ຈໍສະແດງຜົນເຫຼົ່ານີ້ປົກກະຕິແລ້ວແມ່ນອຸປະກອນທີ່ມີຫາງ ZIF ຫຼືງ່າຍທີ່ຈະ solder ຜ່ານຮູ, ຫຼີກເວັ້ນການ hassle ຂອງ soldering ລະອຽດ. ຈໍສະແດງຜົນເຫຼົ່ານີ້ສາມາດຖືກນໍາມາຢູ່ໃນກະດານແບ່ງແຍກ CFA10102 ທົ່ວໄປຫຼືຜ່ານກະດານ breakout CFA ແບບກໍານົດເອງ.

ສຸດທ້າຍ, ພວກເຮົາເລືອກຈໍສະແດງຜົນທີ່ສາມາດສະຫນອງແຮງດັນໄຟຟ້າສູງຈາກ Arduino ຕົວມັນເອງຫຼືກະດານ breakout ທີ່ເຂົ້າກັນໄດ້.

ຈໍສະແດງຜົນ TFT LCD 128x128 1.45" ສີເຕັມ

ຈໍານວນສ່ວນ: CFAF128128B1-0145T

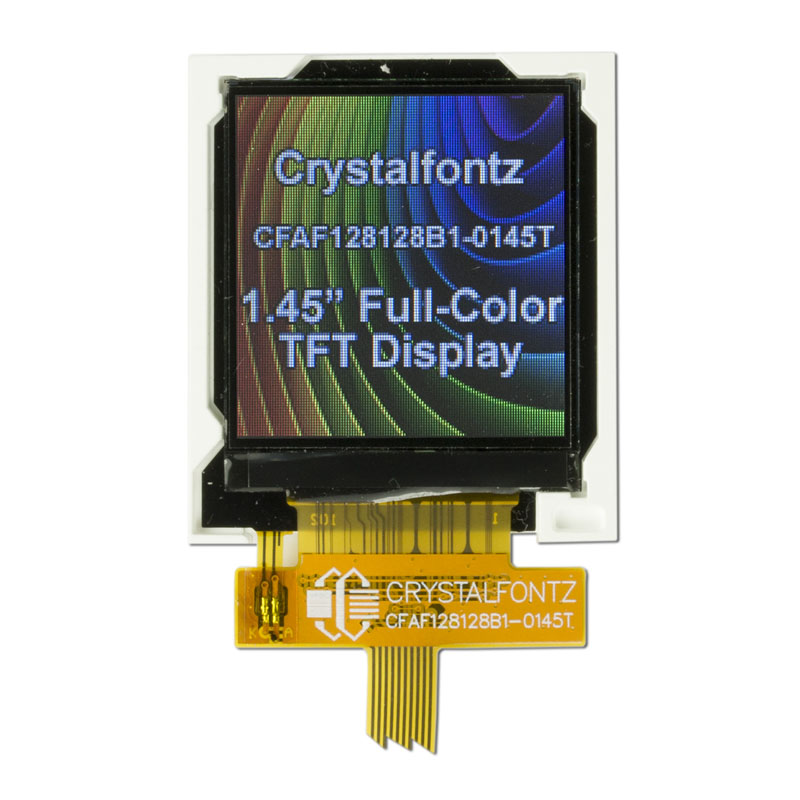

ໂມດູນຈໍສະແດງຜົນ Graphic TFT LCD ເສັ້ນຂວາງ 1.45" ນີ້ຈະເພີ່ມຄວາມຕື່ນເຕັ້ນຫຼາຍໃຫ້ກັບໂຄງການຂອງທ່ານ. ເຖິງແມ່ນວ່າມັກຈະເອີ້ນວ່າ TFT ສີ 1.44" ແຕ່ພວກເຮົາໃຫ້ຮອບມັນເຖິງ 1.45". -square-inch active display area ມັນ​ເປັນ​ທາງ​ເລືອກ​ທີ່​ເຫມາະ​ສົມ​ໃນ​ເວ​ລາ​ທີ່​ທ່ານ​ຕ້ອງ​ການ​ທີ່​ສົດ​ໃສ​, ການ​ສະ​ແດງ​ລະ​ອຽດ​ໃນ​ຂະ​ນະ​ທີ່​ປະ​ຫຍັດ​ພື້ນ​ທີ່​ໃນ​ການ​ມີ​ນ​້​ໍາ​ຫນັກ​ຫນ້ອຍ​ກ​່​ວາ 5 ກຼາມ​, ມັນ​ເກືອບ​ປະ​ກອບ​ສ່ວນ​ກັບ​ນ​້​ໍ​າ​ໂດຍ​ລວມ​ຂອງ​ມື​ຖື​ຫຼື​ອຸ​ປະ​ກອນ wearable​.

ຂໍຂອບໃຈກັບຕົວຄວບຄຸມ ST7735S ຫຼືຕົວຄວບຄຸມທີ່ເຂົ້າກັນໄດ້, ທ່ານພຽງແຕ່ຕ້ອງການການສະຫນອງ 3.3V ດຽວເພື່ອພະລັງງານທຸກຢ່າງ. ການໂຕ້ຕອບເຈົ້າພາບ SPI ອະນຸຍາດໃຫ້ເຂົ້າເຖິງການອ່ານແລະຂຽນຢ່າງເຕັມທີ່ກັບຈໍສະແດງຜົນພຽງແຕ່ 10 pins. ໂຄມໄຟ LED ສີຂາວສົດໃສອັນດຽວແມ່ນສະຫນອງໃຫ້ກັບ anode (A, +) ແລະ pins cathode (K, -) ທີ່ເຊື່ອມຕໍ່ກັບຫາງຂອງວົງຈອນພິມທີ່ມີຄວາມຍືດຫຍຸ່ນ (FPC). ເພື່ອເຊື່ອມຕໍ່, ທ່ານພຽງແຕ່ຕ້ອງໃຊ້ຕົວເຊື່ອມຕໍ່ 10-conductor, 0.5mm SMT ZIF ມາດຕະຖານ.

ການນໍາໃຊ້ການໂຕ້ຕອບ SPI ງ່າຍດາຍ, ທ່ານສາມາດປະຕິບັດການສາທິດການສະແດງ Arduino + TFT ໄດ້ຢ່າງງ່າຍດາຍ.

ເຖິງແມ່ນວ່າການໂຕ້ຕອບ SPI ພຽງແຕ່ຕ້ອງການສາຍໄຟຈໍານວນຫນ້ອຍເພື່ອຄວບຄຸມໂມດູນ LCD TFT ນີ້, ມັນຍັງສາມາດສົ່ງຂໍ້ມູນດ້ວຍຄວາມໄວທີ່ສະຫນັບສະຫນູນ 20 FPS (ເຟຣມຕໍ່ວິນາທີ), ເຊິ່ງພຽງພໍທີ່ຈະຫຼິ້ນວິດີໂອແບບເຄື່ອນໄຫວທີ່ລຽບ.

ສໍາລັບຄໍາແນະນໍາໂຄງການກ່ຽວກັບວິທີການເຊື່ອມຕໍ່ TFT ນີ້ (ລວມທັງ Arduino Sketch), ກະລຸນາຢ້ຽມຊົມເວທີສົນທະນາຂອງພວກເຮົາ.

ເພື່ອເລີ່ມຕົ້ນ, ໃຫ້ດາວໂຫລດແຜ່ນຂໍ້ມູນ ແລະລະຫັດຕົວຢ່າງ SPI. ເມື່ອໃດກໍ່ຕາມທີ່ທ່ານປະສົມປະສານການສະແດງນີ້ເຂົ້າໄປໃນແອັບພລິເຄຊັນຂອງທ່ານ, RGB ຢູ່ທີ່ນີ້ເພື່ອສະຫນັບສະຫນູນທ່ານ.
