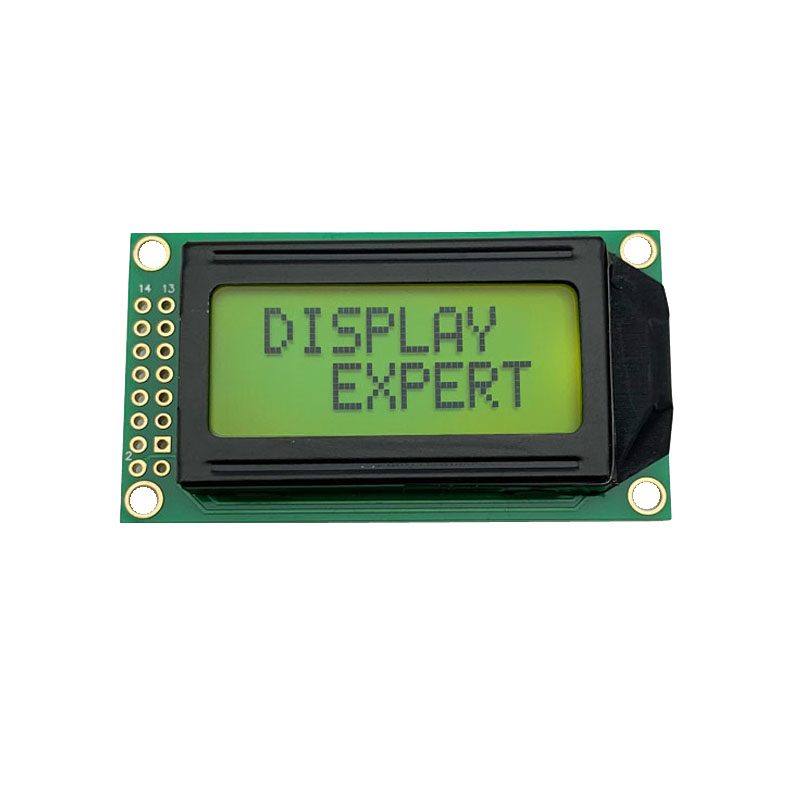

0802 ຈໍສະແດງຜົນ LCD ລັກສະນະ Y-G COB STN ໂມດູນ LCD
ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຕ້ອງການໃຫ້ທ່ານ Character Mono LCD Display. SC0802001-V01 ແມ່ນ 8 ຕົວອັກສອນ 2 ເສັ້ນ ຈໍ LCD 8×2 ຕົວອັກສອນທີ່ມີແສງ backlight STN COB Yellow Grenn. ຈໍສະແດງຜົນນີ້ຖືກສ້າງຂຶ້ນໃນ SPLC780D Driver IC ທີ່ມີ 16 pin ມຸມເບິ່ງ 6 ໂມງ.
●ປະເພດ: ລັກສະນະ
●ໂໝດ: STN/Y-G
●ໝາຍເລກສິນຄ້າ: SC0802001-V01
●ຂະໜາດ: -
●ຄວາມລະອຽດ: 8*2
●ຂະໜາດຮູບ: 28.2×32.3×2.1
●ພື້ນທີ່ເຄື່ອນໄຫວ: 27.45*11.50
●ການໂຕ້ຕອບ: 8bit MCU
●IC: SPD0301ZD
●ຄວາມສະຫວ່າງ: -
●ໜ້າຈໍສຳຜັດ: ບໍ່
●ເບິ່ງທິດທາງ: 6
●ເລກ PIN: 16
●ຮູບຮ່າງ: ສີ່ຫຼ່ຽມ

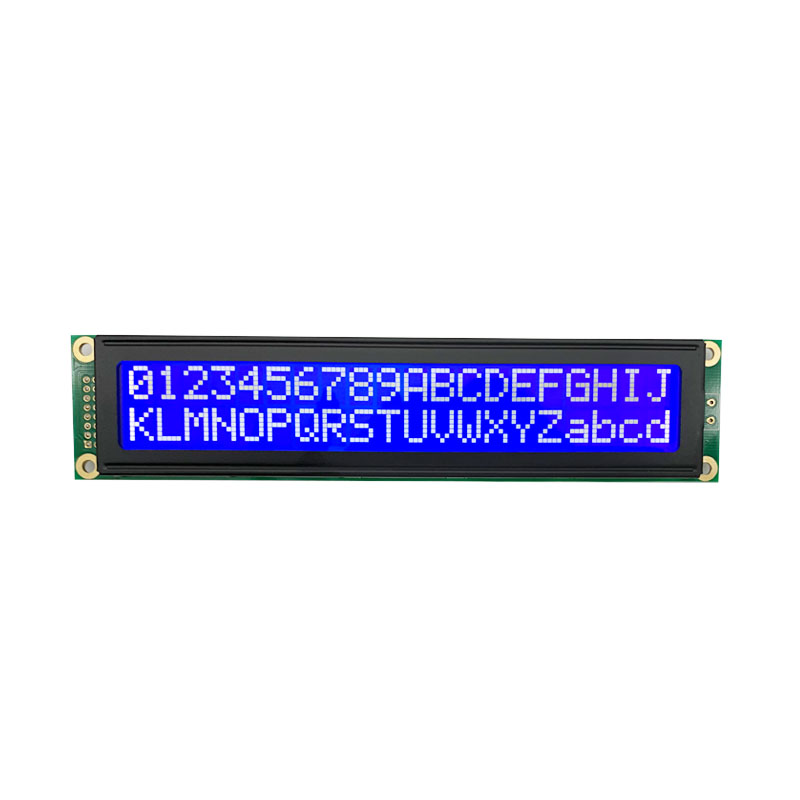

ຈໍສະແດງຜົນ LCD ຕົວອັກສອນ 2002 STN Negative BLUE
SC2002001-V01 ເປັນຈໍສະແດງຜົນ LCD ລັກສະນະທີ່ມີຄວາມລະອຽດ 20*2, ມັນສ້າງຂຶ້ນດ້ວຍ AIP31066 IC, 16 PIN, 6 ໂມງເບິ່ງທິດທາງ.
●ປະເພດ: ລັກສະນະ
●ໂໝດ: STN-Blue
●ໝາຍເລກສິນຄ້າ: SC2002001-V01
●ຂະໜາດ: -
●ຄວາມລະອຽດ: 16*2
●ຂະໜາດຮູບ: 116*37*13.2
●ພື້ນທີ່ໃຊ້ງານ: 85*18.6
●ການໂຕ້ຕອບ: 8bit MCU
●IC: AIP31066
●ຄວາມສະຫວ່າງ: -
●ໜ້າຈໍສຳຜັດ: ບໍ່
●ເບິ່ງທິດທາງ: 6
●ເລກ PIN: 16
●ຮູບຮ່າງ: ສີ່ຫຼ່ຽມ
ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ
| ລາຍການ | ຄ່າມາດຕະຖານ | ໜ່ວຍ |
| ປະເພດການສະແດງ | 20 ຕົວອັກສອນ x 2 ແຖວ | ມມ |
| ປະເພດ LCD | STN,NEGATIVE(ສີຟ້າ), TransMISSIVE | ມມ |
| ສະພາບຄົນຂັບ | ໂມດູນ LCD : 1/16 Duty , 1/5 Bias | ມມ |
| ການເບິ່ງທິດທາງ | 6 ໂມງ | ມມ |
| ປະເພດ Backlight | ສີຂາວຂ້າງ | ມມ |
| ການໂຕ້ຕອບ | ອິນເຕີເຟດ MPU 8-ບິດ | – |
| IC ໄດເວີ | AIP31066 | – |
| ຂະໜາດໂຄງຮ່າງ | 116(L) * 37(W) * ສູງສຸດ 13.2(T) | ມມ |
| ພື້ນທີ່ເບິ່ງ | 85(L) * 18.6(ວ) | ມມ |
| ຂະໜາດຈຸດ | 0.61(W) ´ 0.63(H) | ມມ |
| ຈຸດຈຸດ | 0.66(W) ´ 0.69 (H) | ມມ |
| ຂະຫນາດຕົວອັກສອນ | 3.25(W) ´ 5.39(H) | ມມ |
| ບໍ່. | ສັນຍາລັກ | ຟັງຊັນ |
| 1 | VSS | ດິນ (0V) |
| 2 | VDD | ແຮງດັນການສະຫນອງສໍາລັບ Logic (+5.0V) |
| 3 | VO | ການປັບຄວາມຄົມຊັດ |
| 4 | RS | ຂໍ້ມູນ/ຄໍາແນະນໍາ ເລືອກ |
| 5 | R/W | ອ່ານ/ຂຽນ ເລືອກ |
| 6 | E | ເປີດໃຊ້ສັນຍານ |
| 7–14 | DB0-DB7 | Data Bus |
| 15 | LED_A | ການສະໜອງໄຟ LED + (5.0V) |
| 16 | LED_K | ການສະຫນອງພະລັງງານ LED - (0V) |
ທີ່ຢູ່
Hongji E-Valley, ເລກທີ 23 Tongji West Road, Nantou ເມືອງ, Zhongshan, ແຂວງ Guangdong, ຈີນ
