Arduino LED Matrix ເລື່ອນຂໍ້ຄວາມ

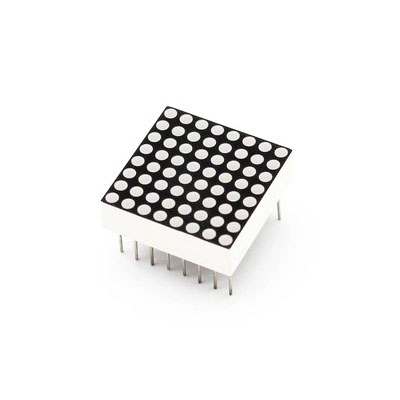

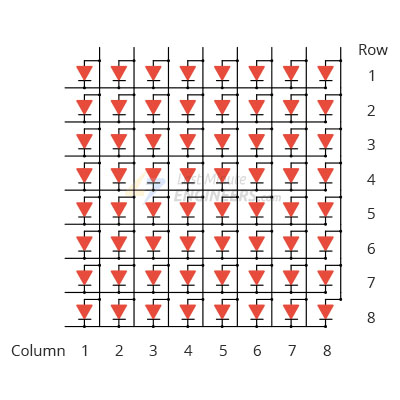

ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ Arduino LED Matrix Scrolling Text ທີ່ກໍາຫນົດເອງຈາກພວກເຮົາ. ຈໍສະແດງຜົນເມທຣິກ 8x8 ຈຸດ ປົກກະຕິແລ້ວມີ 16 pins, ເຊິ່ງແຕ່ລະ pin ສະແດງສະຖານະຂອງຈຸດ LED ຫນຶ່ງ. ແຕ່ຖ້າແຕ່ລະຈຸດ LED ໃຊ້ pin ເປັນເອກະລາດ, 64 pins ແມ່ນຈໍາເປັນເພື່ອຄວບຄຸມ matrix ທັງຫມົດ. ເພື່ອແກ້ໄຂບັນຫານີ້, ແຖວແລະຖັນທັງຫມົດສາມາດເຊື່ອມຕໍ່ກັນເພື່ອຫຼຸດຜ່ອນຈໍານວນ pins, ເຕັກນິກນີ້ເອີ້ນວ່າ multiplexing.

ໂດຍການນໍາໃຊ້ເຕັກນິກນີ້, ຈໍານວນຫລາຍຂອງ Arduino LED Matrix Scrolling Text ສາມາດຄວບຄຸມໄດ້ໂດຍໃຊ້ pins ຫນ້ອຍລົງ. ຕົວຢ່າງ, ໂດຍການເຊື່ອມຕໍ່ 8 ແຖວແລະ 8 ຖັນເຂົ້າກັນ, ຕ້ອງການພຽງແຕ່ 16 pins ເພື່ອຄວບຄຸມຈຸດ LED ທັງຫມົດຂອງຈໍສະແດງຜົນ 8x8 dot matrix. ເຕັກນິກນີ້ແມ່ນເປັນທີ່ນິຍົມຫຼາຍເມື່ອຄວບຄຸມຈໍສະແດງຜົນ LED ແລະສາມາດຂະຫຍາຍໄປສູ່ຈໍສະແດງຜົນ dot matrix ທີ່ໃຫຍ່ກວ່າແລະຄໍາຮ້ອງສະຫມັກ LED ອື່ນໆ.

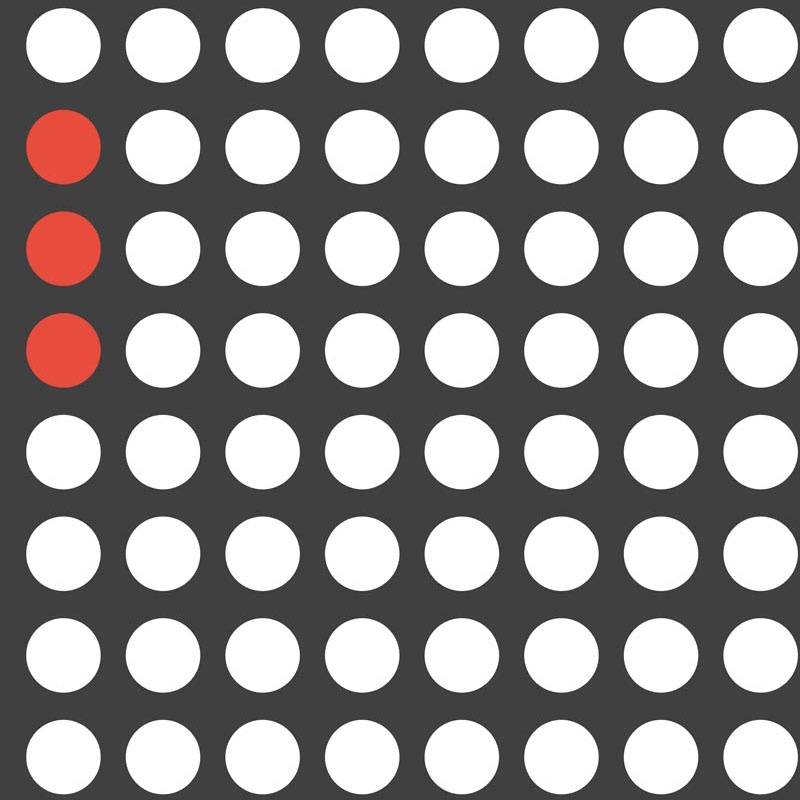

ໃນເທກໂນໂລຍີ multiplexing, ແຕ່ລະຈຸດ LED ຖືກເປີດໃຊ້ເປັນເວລາສັ້ນໆ. ໂດຍການເປີດໃຊ້ແຕ່ລະຄໍລໍາຕາມເວລາສະເພາະ ແລະເລືອກແຖວທີ່ສອດຄ້ອງກັນເພື່ອເຮັດໃຫ້ມີແສງໄຟ LED ທີ່ສອດຄ້ອງກັນ, ຈຸດ LED ທັງໝົດທີ່ຕ້ອງຖືກໄຟຢູ່ໃນເມທຣິກຈຸດທັງໝົດແມ່ນຈະສະຫວ່າງ. ເນື່ອງຈາກເວລາເປີດໃຊ້ງານຂອງແຕ່ລະຖັນແມ່ນສັ້ນຫຼາຍ, ບໍ່ເກີນ 8 ຈຸດ LED ຈະສະຫວ່າງໄດ້ທຸກເວລາ. ຄວາມໄວການປ່ຽນຖັນແມ່ນໄວຫຼາຍ (ຫຼາຍຮ້ອຍຫຼືຫຼາຍພັນເທື່ອຕໍ່ວິນາທີ), ແລະຈຸດປະສົງຂອງການສະຫຼັບຄວາມໄວສູງນີ້ແມ່ນເພື່ອເຮັດໃຫ້ສາຍຕາຂອງມະນຸດຮັບຮູ້ວ່າຈໍສະແດງຜົນໄດ້ສະຫວ່າງເຕັມທີ່, ດັ່ງນັ້ນການສະຫນອງຜົນກະທົບຮູບພາບທີ່ຫມັ້ນຄົງແລະຢ່າງຕໍ່ເນື່ອງ. ພາຍໃຕ້ເທກໂນໂລຍີນີ້, ຈໍສະແດງຜົນ LED dot matrix ຂະຫນາດໃຫຍ່ສາມາດຄວບຄຸມໄດ້ງ່າຍໂດຍໃຊ້ pins ຈໍານວນຫນ້ອຍຫຼາຍ, ສະຫນອງການແກ້ໄຂການສະແດງທີ່ສະດວກແລະລາຄາຖືກກວ່າສໍາລັບອຸດສາຫະກໍາຕ່າງໆ.

MAX7219 ຊິບ

ບັນຫາດຽວກັບ multiplexing ແມ່ນວ່າທ່ານຕ້ອງໂຫຼດຫນ້າຈໍຄືນໃຫມ່ຕະຫຼອດເວລາເພື່ອໃຫ້ຮູບພາບມີຄວາມຫມັ້ນຄົງ.

ຫຼັງຈາກນັ້ນ, ມີຊິບ MAX7219, ເຊິ່ງຈັດການກັບການຄວບຄຸມທັງຫມົດແລະການເຮັດວຽກໃຫມ່ສໍາລັບທ່ານ. ສິ່ງທີ່ທ່ານຕ້ອງເຮັດແມ່ນສົ່ງມັນຄໍາສັ່ງ serial ຜ່ານການໂຕ້ຕອບ SPI 4-pin, ແລະມັນຈະດູແລສ່ວນທີ່ເຫຼືອ.

Rset ທຽບກັບພາກສ່ວນກະແສໄຟຟ້າ ແລະແຮງດັນໄຟຟ້າຕໍ່ LED
ISEG (mA)	VLED (V)
	1.5	2.0	2.5	3.0	3.5
40	12.2	11.8	11.0	10.6	9.69
30	17.8	17.1	15.8	15.0	14.0
20	29.8	28.0	25.9	24.5	22.6
10	66.7	63.7	59.3	55.4	51.2
